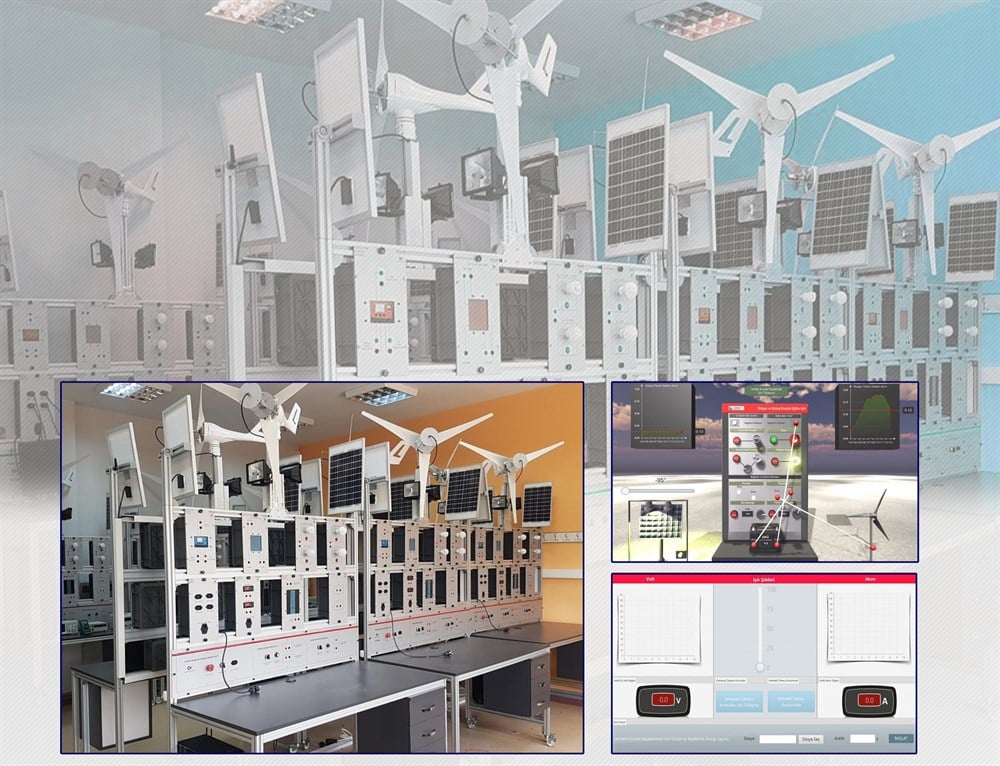

| A. GÜNEŞ ENERJİSİ DENEY SETİ İÇERİĞİ |
|
|
|
| Ana ünite; |
|
| İlgili deney seti birimleri için taşıyıcı gövdeden oluşur. |
|
| 1300x700x20 (mm) ölçülerinde laboratuvar şartlarına uygun masa tablası bulunur. |
|
| Her iki tarafında 4 farklı renkte kablonun takılabileceği 4 oluklu ve 20 kablo taşıyabilecek kablo taşıyıcıları bulunur. Bu taşıyıcılar ana gövde üzerinde yukarı-aşağı hareket ettirilebilir. |
|
|
| Ana ünitede birimlerin yerleşebileceği 4 adet alüminyum taşıma kanalları bulunur. |
|
| Ana ünite tekerlekli, kilitlenebilir yapıdadır. |
|
| İzoleli Bağlantı kablosu özellikleri aşağıdaki gibidir; |
|
| Kablo kesiti 4 mm dir. |
|
| Kablonun her iki ucu tam izoleli fişlidir. |
|
| 50 cm ve 5 farklı renkte 15 adet kablo verilir. |
|
| 100 cm ve 5 farklı renkte 15 adet kablo verilir. |
|
| Enerji Dağıtım biriminin özellikleri aşağıdaki gibidir; |
|
| 4 adet IEC soket bulunur. |
|
| 2 adet topraklı priz bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Bilgisayar Arayüz biriminin özellikleri aşağıdaki gibidir; |
|
| IEC fişli, sigortalı ve lambalı besleme gerilimi girişi bulunur. |
|
| 2 adet bağımsız analog sinyal çıkışı (0-5V) bulunur. |
|
| 1 adet USB terminali bulunur. |
|
| 2 adet RS 485 portu bulunur. |
|
| 1 adet RS 232 portu bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Bilgisayar Arayüz biriminin özellikleri aşağıdaki gibidir; |
|
| Alüminyum gövdeden imal edilmiş, 700mm yüksekliğinde kilitlenebilir, tekerlekli bir platforma sahiptir. |
|
|
| 2 adet, her biri 10W polikristal panele sahiptir. Panel bağlantı terminalleri 4 mm izoleli soket bulunur. |
|
|
| Yılın farklı mevsimleri, bulunulan coğrafi konum ve gün içi güneş pozisyonunun ayarlanması olmak üzere 3 ayrı ayar özelliğine sahiptir.Her bir ayar noktasında ayar değerini gösteren bir skalası bulunur. |
|
|
| Güneşi simüle eden bir adet halojen projektöre sahiptir. |
|
| Projektör, halojen lambalardan oluşmakta ve toplam güç 290 W. |
|
| Projektörde, kullanıcıların dokunmadan kaynaklı yanma ve yaralanma durumlarına karşı önlem mekanizması bulunur. |
|
|
| 4 mm izoleli soketlerle bağlantısı yapılan besleme gerilimi: 230 V. |
|
| Halojen Lamba ışık şiddeti ayar birimi özellikleri aşağıdaki gibidir; |
|
| Çalışma gerilimi: 220, 50 Hz. |
|
| Çalışma sıcaklığı: -20 / 45 °C |
|
| Kapaklı, topraklama özellikli prizi bulunur. |
|
| PC ve manuel ayar seçenekleri bulunur. |
|
| Manuel kontrol için analog giriş konnektörü bulunur. |
|
| Manuel ışık şiddeti ayarı yapabilir. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| IEC Konnektörlü lambalı ve sigortalı besleme gerilimi bulunur. |
|
| Solar Şarj Kontrol birimi özellikleri aşağıdaki gibidir; |
|
| Şarj kontrol birimi, üzerindeki LCD ekran üzerinden çeşitli parametreleri görüntüleyen, şarj seviyesini kontrol eden ve aşırı şarjı engelleyen yapıdadır. |
|
|
| Giriş gerilimi: 12/24 V otomatik anahtarlamalı. |
|
| Şarj / deşarj akımı: 10 A |
|
| Solar üreteç, batarya ve DC yük için bağlantı terminalleri bulunur. |
|
| Bağlantılar 4mm izoleli soketlerle yapılır. |
|
| Akümülatör birimi özellikleri aşağıdaki gibidir; |
|
| Şebekeye bağlı olmayan sistemlerde enerji depolamasını sağlayacak özelliktedir. |
|
| Bakımsız tiptir. |
|
| Gerilim: 12 V. |
|
| Kapasite: 7 Ah |
|
| Şarj edilebilir özelliktedir. |
|
| Aşırı akım koruma bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Off-grid inverter özellikleri aşağıdaki gibidir; |
|
| Şebekeye bağlı olmayan sistemlerde DC gerilimin AC gerilime dönüşümünü sağlanır. |
|
| Giriş gerilimi 12 V ve çıkış gerilimi 220 V olmalıdır. Endüstriyel tiptedir. |
|
| Açma/kapama anahtarı bulunur. |
|
| Çalışma durumunu gösteren LED bulunur. |
|
| Çıkış gerilimi: sinüsoidal 220V +/- 10% |
|
| Güç: 300 VA, 1100VA. |
|
| Aşırı sıcaklık ve yük koruma özelliği bulunur. |
|
| Kısa devre koruma özelliği bulunur. |
|
| Ters bağlantı koruması bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| AC/DC ölçüm birimi özellikleri aşağıdaki gibidir; |
|
| Bir adet ampermetre ve bir adet voltmetreden oluşur. |
|
| Ampermetre 0-2 amper ölçü sahasına sahiptir. |
|
| Voltmetre 50 ve 500 volt kademelerinde AC ve DC ölçüm yapabilir. |
|
| Ölçüm doğruluğu %2 |
|
| Çalışma gerilimi 230V, 50Hz. |
|
| RS 485 portu veya uygun bir port üzerinden eğitim seti yazılımı ile iletişim kurmaktadır. |
|
| IEC Konnektörlü lambalı ve sigortalı besleme gerilimi bulunur. |
|
| Bağlantılar 4mm izoleli soketlerle yapılır. |
|
| AC/DC ölçüm birimi özellikleri aşağıdaki gibidir; |
|
| Çalışma gerilimi: 220V. |
|
| Lamba: Bir adet enerji tasarruflu lamba ve LED Lamba bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Lamba birimi özellikleri aşağıdaki gibidir; |
|
| Lamba birimi LED ve halojen lambanın çalışması ve aradaki farkın incelenmesine uygun yapıdadır.Birimin teknik özellikleri aşağıdaki gibidir: |
|
|
| Halojen lamba: 20 W |
|
| LED lamba: 2W |
|
| Çalışma gerilimi: 12V |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Interaktif eğitim yazılımı özellikleri aşağıdaki gibidir; |
|
| Deneysel çalışma komutları aşamalı olarak verilir. |
|
| İnteraktif deney kurulumları bulunur. |
|
| Ölçülen değerler ve grafiklerin resim ya da sayısal veri olarak kaydedilebilinir. |
|
| Sanal ölçü aletlerine (akım-gerilim) sahiptir. |
|
| Solar panel aydınlatmasında kullanılan halojen spot aydınlatma ayarı, rüzgâr türbini hız ayarı gibi ayarlar yazılım üzerinden yapılabilir. |
|
|
| Kaydedilen verilerin yazıcı çıktısı alınabilir. |
|
| CD ve doküman verilir. |
|
| B. RÜZGAR ENERJİSİ DENEY SETİ İÇERİĞİ |
|
|
|
| Hareket edebilir ana ünite; |
|
| İlgili deney seti birimleri için taşıyıcı gövdeden oluşur. |
|
| 1300x700x20 ölçülerinde laboratuvar şartlarına uygun masa tablası bulunur. |
|
| Her iki tarafında 4 farklı renkte kablonun takılabileceği 4 oluklu ve 20 kablo taşıyabilecek kablo taşıyıcıları bulunur. Bu taşıyıcılar ana gövde üzerinde yukarı-aşağı hareket ettirilebilir. |
|
|
| Ana ünitede birimlerin yerleşebileceği 4 adet alüminyum taşıma kanalları bulunur. |
|
| Ana ünite kilitlenebilir, tekerlekli yapıdadır. |
|
| İzoleli Bağlantı kablosu özellikleri aşağıdaki gibidir; |
|
| Kablo kesiti 4 mm dir. |
|
| Kablonun her iki ucu tam izoleli fişlidir. |
|
| 50 cm ve 5 farklı renkte 15 adet kablo verilir. |
|
| 100 cm ve 5 farklı renkte 15 adet kablo verilir. |
|
| Enerji Dağıtım birimi özellikleri aşağıdaki gibidir; |
|
| 4 adet IEC soketlidir. |
|
| 2 adet topraklı priz bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Bilgisayar Arayüz birimi özellikleri aşağıdaki gibidir; |
|
| IEC fişli, sigortalı ve lambalı besleme gerilimi girişi bulunur. |
|
| 2 adet bağımsız analog sinyal çıkışı (0-5V) bulunur. |
|
| 1 adet USB terminali bulunur. |
|
| 2 adet RS 485 portu bulunur. |
|
| 1 adet RS 232 portu bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Bilgisayar Arayüz birimi özellikleri aşağıdaki gibidir; |
|
| Güç: 180W tır. |
|
| Alüminyum gövdelidir. |
|
| Alüminyum direk ve tekerlekli ayaklı bir platform üzerindedir. |
|
| Sökülüp takılabilen150W gücünde bir DC motor ile tahrik edilebilir. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Rüzgâr Simülatör birimi özellikleri aşağıdaki gibidir; |
|
| IEC Konnektörlü lambalı ve sigortalı besleme gerilimi bulunur. |
|
| Manuel ve PC çalışma durumları için seçme anahtarı bulunur. |
|
| Manuel olarak rüzgâr türbinini tahrik eden DC motor devrini ayarlayabilir. |
|
| Bilgisayar üzerinden, set ile verilen yazılımla rüzgâr türbinini tahrik eden DC motor devrini ayarlayabilir. |
|
|
| Güç: 150W tır. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Rüzgar Türbini Şarj Kontrol birimi özellikleri aşağıdaki gibidir; |
|
| Akü anma gerilimi: 12 / 24 V. |
|
| Rüzgar türbini frenleme gerilimi: 15 / 30V |
|
| Soğutucu özellikli metal gövdesi bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Akümülatör birimi özellikleri aşağıdaki gibidir; |
|
| Şebekeye bağlı olmayan sistemlerde enerji depolamasını sağlayacak özelliktedir. |
|
| Bakımsız tiptir. |
|
| Gerilim: 12 V |
|
| Kapasite: 7 Ah |
|
| Şarj edilebilir özelliktedir. |
|
| Aşırı akım korumalıdır. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Off-grid inverter özellikleri aşağıdaki gibidir; |
|
| Şebekeye bağlı olmayan sistemlerde DC gerilimin AC gerilime dönüşümünü sağlar. |
|
| Giriş gerilimi 12 V ve çıkış gerilimi 220 V. Endüstriyel tiptedir. |
|
| Açma/kapama anahtarı bulunur. |
|
| Çalışma durumunu gösteren LED bulunur. |
|
| Çıkış gerilimi: sinüsoidal 220V +/- 10% |
|
| Güç: 300 VA, 1100VA |
|
| Aşırı sıcaklık ve yük koruma özelliği bulunur. |
|
| Kısa devre koruma özelliği bulunur. |
|
| Ters bağlantı koruması bulunur. |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Off-grid inverter özellikleri aşağıdaki gibidir; |
|
| Bir adet ampermetre ve bir adet voltmetreden oluşur. |
|
| Ampermetre 0-2 amper ölçü sahasına sahiptir. |
|
| Voltmetre 50 ve 500 volt kademelerinde AC ve DC ölçüm yapabilir. |
|
| Ölçüm doğruluğu %2 |
|
| Çalışma gerilimi 230V, 50Hz |
|
| RS 485 portu veya uygun bir port üzerinden eğitim seti yazılımı ile iletişim kurmaktadır. |
|
| IEC Konnektörlü lambalı ve sigortalı besleme gerilimlidir. |
|
| Bağlantılar 4mm izoleli soketlerle yapılır. |
|
| Lamba Birimi (220V) özellikleri aşağıdaki gibidir; |
|
| Çalışma gerilimi: 220V |
|
| Lamba: Bir adet enerji tasarruflu lamba ve LED Lamba |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| Lamba birimi özellikleri aşağıdaki gibidir; |
|
| Lamba birimi LED ve halojen lambanın çalışması ve aradaki farkın incelenmesine uygun yapıdadır.Birim teknik özellikleri aşağıdaki gibidir: |
|
|
| Halojen lamba: 20 W |
|
| LED lamba: 2W |
|
| Çalışma gerilimi: 12V |
|
| Bağlantı terminalleri: 4 mm izoleli soketlidir. |
|
| İnteraktif eğitim yazılımı özellikleri aşağıdaki gibidir; |
|
| Deneysel çalışma komutları aşamalı olarak verilir. |
|
| İnteraktif deney kurulumlarıdır, |
|
| Ölçülen değerler ve grafiklerin resim ya da sayısal veri olarak kaydedilebilmesi, |
|
| Sanal ölçü aletlerine (akım-gerilim) sahiptir, |
|
| Solar panel aydınlatmasında kullanılan halojen spot aydınlatma ayarı, rüzgâr türbini hız ayarı gibi ayarlar yazılım üzerinden yapılabilir. |
|
|
| Kaydedilen verilerin yazıcı çıktısı alınabilir. |
|
| CD ve doküman verilir. |
|
| C. GÜNEŞ ENERJİSİ DENEYLERİ |
|
| Fotovoltaik Panel Deneyleri |
|
| Fotovoltaik Panel Açık Devre Geriliminin Ölçülmesi |
|
| Fotovoltaik Panel Kısa Devre Akımının Ölçülmesi |
|
| Fotovoltaik Panelin Güneş Gün İçi Hareketine Bağlı Yüksüz Çıkış Geriliminin İncelenmesi |
|
| Fotovoltaik Panelin Güneş Gün İçi Hareketine Bağlı Yüklü Çıkış Geriliminin İncelenmesi |
|
| Fotovoltaik Panelin Mevsim Değişimine Bağlı Yüksüz Çıkış Geriliminin İncelenmesi |
|
| Fotovoltaik Panelin Mevsim Değişimine Bağlı Yüklü Çıkış Geriliminin İncelenmesi |
|
| Fotovoltaik Panellerin Seri Bağlantısının İncelenmesi |
|
| Fotovoltaik Panellerin Paralel Bağlantısının İncelenmesi |
|
| Fotovoltaik Panellerde Gölge Etkisinin İncelenmesi |
|
| Fotovoltaik Panellerde Bypass (Yangeçit) Diyotu Etkisinin İncelenmesi |
|
| Fotovoltaik Panellerde Blocking (Tıkaç) Diyotunun Etkisinin İncelenmesi |
|
| Fotovoltaik Sistem Deneyleri |
|
| Fotovoltaik Panelin Doğrudan Yüke Bağlanması |
|
| Off-Grid Inverterin Devreye Alınması (Yüksüz Çalışma) |
|
| Temel Fotovoltaik Sistemin Kurulması (DC Yük) |
|
| Temel Fotovoltaik Sistemin Kurulması (AC Yük) |
|
| OFF_GRID Inverterden Alınan Enerjinin Ölçülmesi |
|
| OFF_GRID Inverter Çıkış Gücünün ve Veriminin Ölçülmesi |
|
| D. RÜZGAR ENERJİSİ DENEYLERİ |
|
|
| Rüzgâr Hızı ile Rüzgâr Türbini Çıkış Gerilimi İlişkisinin İncelenmesi(Türbinin Yüksüz Çalışması) |
|
| Rüzgâr Hızı ile Rüzgâr Türbini Çıkış Gerilimi İlişkisinin İncelenmesi(Türbinin Yüklü Çalışması) |
|
| Rüzgâr Türbini Çıkış Geriliminin İncelenmesi |
|
| Rüzgâr Enerjisi Sisteminin İncelenmesi |
|
|
