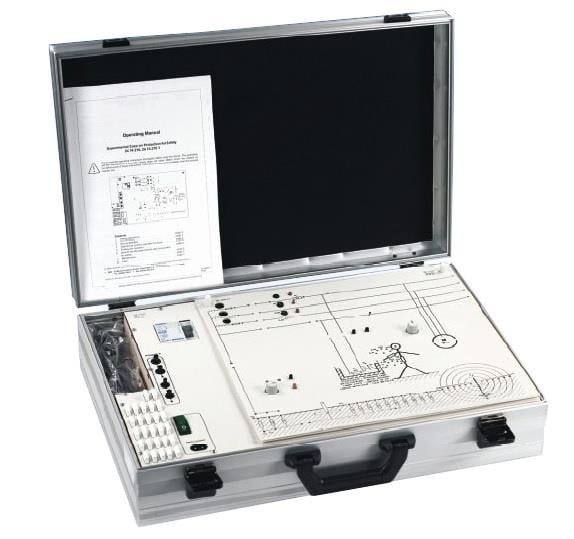

ES50 Güvenlik ve Topraklama Eğitim Seti



Elektrik enerjisi kullanımı hayatımızın her aşamasında ve insanların her yerde kullandıkları bir enerji olarak bulunmaktadır. Evlerde, mutfaklarda, iş yerlerinde, okullarda ve hastaneler gibi çok geniş bir kullanım alanı vardır.

Elektrikle çalışan aletler, elektriğin olduğu tüm cihazlar ayni zamanda bir tehlike alanı olarak da karşımıza çıkmaktadır. İşte elektriğin bu tehlikeli tarafının ve alınacak tedbirlerin, TSE uygunluk kurallarının öğrenilmesini, eğitimini ve deneylerde yapılacak uygulamalı simülasyonları sayesinde okullarda öğrencilere, işletmelere de iş yerlerinde çalışanlara uygulamalı olarak anlatılması amacıyla yapılmış bir Eğitim setidir.

Güvenlik ve Topraklama Eğitim Seti masa üstü kullanıma uygun tasarlanmış, bünyesinde deneylerde kullanılacak tüm gerekli donanımı ve gerilim kaynaklarını barındıran ana cihaz ile deneylerde kullanılacak şablonlardan oluşmaktadır. Türkçe deney kitabı ile desteklenen set eğitim amaçlı olarak tasarlanmış olup kullanım esnasında olası hatalar sonucu elektrik şoku oluşamayacak değerde gerilim ve akımlar kullanılarak tasarlanmıştır. Set beraberinde verilen şablonlar ve bağlantı kabloları ile kitap içeriğinde yer alan deneyler öğrenci tarafından kurulup ve ölçme işlemleri yapılmaktadır.



Teknik Özellikler:

Güvenlik ve Topraklama Eğitim Seti ile birlikte verilen Türkçe (İngilizce olarak opsiyonel) deney kitabı genel olarak Meslek Odalarının ve TSE gibi kurumların önerdiği şartlar ile ilgili kuralların uygulamalı eğitimine yönelik tasarlanmış, içinde şemaların bulunduğu, alıştırmalar ve cevaplarını içeren konulardan hazırlanmıştır.

Güvenlik ve Topraklama Eğitim Seti deneyleri hayati tehlike yaratmayacak seviyedeki gerilimlerle yapılır

Güvenlik ve Topraklama Eğitim Seti deney şablonları anlaşılır şema ve semboller şeklinde tasarlanmıştır. Deneyi yapılacak şablon takılarak bağlantı kabloları ile ve kısa devre fişleri ile deney kurulur.

Normal işletimde kullanılan 230V AC ve 400 V AC deney setinde 23V AC ve 40V AC olarak tasarlanmış ve kullanılmıştır. Bu sayede elde edilen değerler ve ölçüm sonuçları basit olarak 10 ile çarpılarak gerçek kullanımdaki değer bulunur.

Güvenlik ve Topraklama Eğitim Seti çalışma gerilimi:220V 50 Hz.

Cihaza entegre olan Trifaze gerilim üreteci sayesinde 3 faz deneylerine olanak sağlanır.

Güvenlik ve Topraklama Eğitim Seti boyutları: (Takriben) 580mm x 350mm x  (Ön)  8mm / (Arka) 15 mm



Yapılabilecek Deneyler:

Aktif bir parça ile direk temas hali deneyi

Aktif bir parça ile indirek temas hali deneyi

Korunma sınıfı II  veya eşdeğer bir izolasyon ile korunma deneyleri

İzolasyon ve Yalıtım deneyleri

Düşük Gerilim SELV (System Earth Light Voltage), Düşük Gerilim PELV (Protection Earth Light Voltage) deneyleri

TT sisteminde korunma tedbirleri: Yüksek akım sigorta korunma deneyleri

TT sisteminde korunma tedbirleri: Topraklama çubuğu ile topraklama örnek deneyleri

TT sisteminde toprak direnci ölçümleri ve deneyleri

TN sistemlerinde yüksek akım sigorta deneyleri

TN sistemlerinde empedans deneyleri

TN sistemlerinde topraklama direnci deneyleri

RCD deneyleri

TT sistemlerinde RCD deneyleri

IT sistemlerinde izolasyon hatalarının bildirilmesi deneyleri



Aksesuarlar:

Deney şablonları 2mm PVC 7 adet

2mm bağlantı kablosu seti 10 adet 40cm, 5 adet 30 cm, 5 adet 20 cm, 5 adet 10 cm

10mm kısa devre fişleri ( özel yaylı ve oksitlenmeye karşı altın kaplamalı) 26 adet

220V AC topraklı / fişli bağlantı kablosu

Türkçe Öğrenci ve Öğretmen kitabı: Kurallara ait direktifler, Deneyler de kullanılacak çeşitli şablonlara ait kurulum şemaları, Konularla ilgili sorular ve ödevler, Ödev ve sorulara ait cevaplar kısmı.
